MT7531 Datasheet

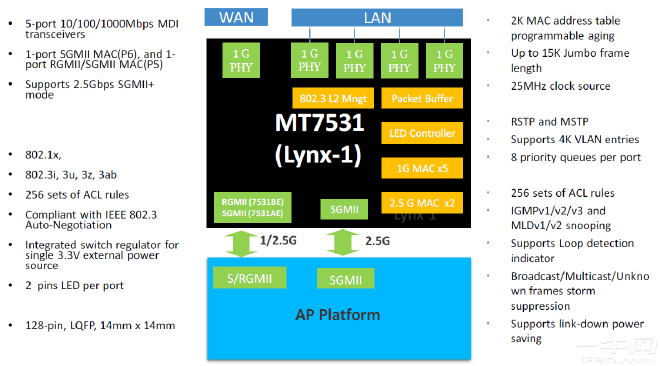

MT7531 特性
#

支持 25MHz XTAL DIP 外部时钟源
支持 10Base-T, 10Base-Te, 100Base-TX, 和 1000Base-T 兼容收发器
符合 IEEE 802.3 自动协商
每个 GEPHY 端口支持 2 个 LED
集成 MDI 电阻
支持 IEEE 802.3az 能源高效以太网
内置最高效的电源管理单元 (PMU)，用于单一电源计划
- 3.3V 至 1.15V BUCK 转换器
- 高效率高达 86%
内嵌 5 端口 10/100/1000Mbps MDI 收发器和 2 端口 SGMII+ Serdes 接口
SGMII 为 1.25GHz SerDes 接口
SGMII+ 为 3.125GHz SerDes 接口
支持可编程数据包长度 1518/1536/1552 或最高 15K 巨型帧
内置地址表支持最多 2K MAC 地址，支持最多 8 个过滤数据库
- 通过管理接口访问以保持静态地址
- 基于 VLAN 表的 FID 支持 IVL/SVL
- 可编程老化定时器：无老化、10 至 1,000,000 秒；默认为 300 秒
- 可配置的地址查找算法。基于专有哈希算法的地址查找，CRC16 或 CRC32。
- 支持 64 项碰撞池
每端口 MAC 地址学习控制，保护系统免受黑客攻击
- 每端口禁用学习或老化
- 每端口限制 SA 学习数量
支持 IEEE 802.1x 访问控制协议和高级安全功能
- 基于端口的、基于 MAC 的和访客 VLAN 的访问政策
- 基于 ACL 规则的访问控制
- 每端口丢弃未知源 MAC 或目的 MAC 地址
支持链路聚合 (端口捆绑)
- 支持最多 3 个聚合组。每个聚合组有 2 个端口。(P0 P1), (P3 P4), (P5 P6)
- 可配置每个聚合组的端口设置
- 可配置的分配场景。用于将会话分配给聚合端口的信息是可配置的，包括源端口、MAC DA、MAC SA、源 IP 地址、目的 IP 地址、TCP/UDP 源端口和 TCP/UDP 目的端口
支持生成树端口状态硬件配置
- IEEE 802.1w 快速生成树
- IEEE 802.1s 多生成树，支持多达 8 个生成树实例
支持多达 4K 完整 VLAN 条目，灵活支持 IEEE 802.1Q 和基于端口的 VLAN
- 支持基于端口的、基于标签的和最多 4 个端口和协议的 VLAN
- 支持每个出口端口 VLAN 标签的添加、移除或保持不变
- 为 CPU 端口提供特殊标签
- 支持每个出口端口的堆叠 VLAN (Q in Q)
- 支持每个出口端口 1:1 和 N:1 VLAN 转换
基于端口属性、MAC 地址和 ACL 的泄漏 VLAN
内嵌 384K 字节数据包缓冲
- 每页 256 字节存储数据包数据
- 总共 1,536 页，提供有效的流控制机制
支持每个出口端口的 8 个优先级队列和先进的优先级流控制 (PFC) 机制
每队列 MAX-MIN 形状设备与不同的调度器 - 严格优先 (SP), 权重公平队列 (WFQ), 循环 (RR) 和混合模式
- 最小形状设备可以使用 SP 或 RR
- 最大形状设备可以使用 SP 或 WRQ
- 形状设备启用/禁用
- 形状设备阈值设置
- 形状设备使用漏斗和令牌桶算法
支持入口和出口速率控制
- 每端口出口速率控制，使用漏斗和令牌桶方法
ACL 表包括 256 项规则表和 128 项规则控制表
- ACL 规则支持第 1 层到第 4 层。规则包括端口号、DA/SA、Ether 类型、VLAN ID、IP 协议、SIP/DIP、TCP/UDP、SP/DP 和用户定义内容
- 操作支持镜像、重定向、丢弃、优先级调整和流量速率控制
- 可选的每端口启用/禁用 ACL 功能
- 可选的每端口 ACL 不匹配时的操作设置
IGMP/MLD 嗅探
- 支持 IPv4 IGMP v1/v2/v3 嗅探和 IPv6 MLD v1/v2 嗅探
- 将所有 IGMP 和 MLD 数据包陷阱到 CPU 端口。CPU 通过管理接口将正确的组播条目写入查找表
- 支持硬件 IGMP(v1/v2) 加入和快速离开
- 支持部分硬件 IGMPv3 和 MLDv2 - IS_EX(), TO_EX(), TO_IN(). IGMPv3/MLDv2 的用户定义 SIP 表，SIP 表硬件自动学习不支持
根据一段时间内收到的帧数量，支持广播/多播/未知 DA 风暴控制/警报，以保护系统免受黑客攻击
每端口支持 40 个 MIB 计数器
支持唤醒局域网 (WOL) 指示器和中断引脚
支持环路检测指示器
